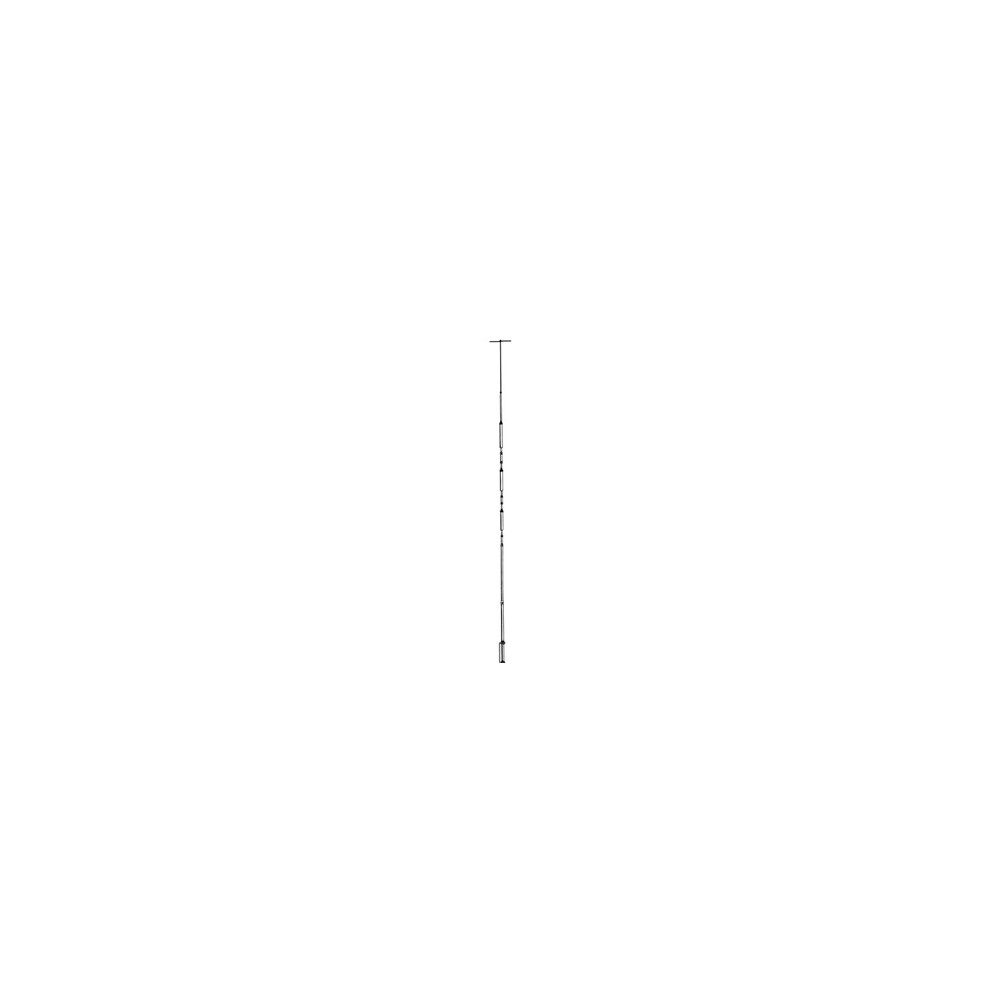

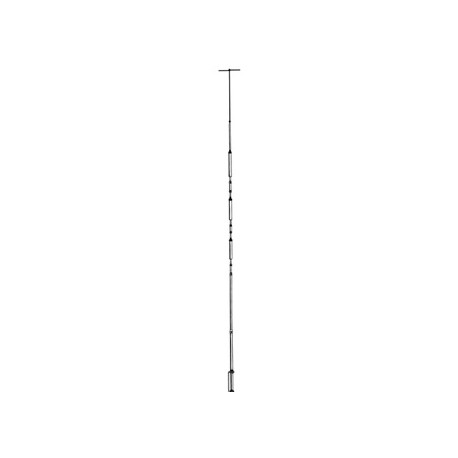

La antena AV-14AVQ es una antena vertical omnidireccional y autosoportante que opera en las bandas de radioaficionado de 10, 15, 20 y 40 metros. El sistema funciona contra una tierra o contra un sistema de radiales cuando se la instala elevada. Puede construir sus propios radiales siguiendo este manual o utilizar el kit 14RMQ de Hy-Gain. La antena puede utilizarse tanto en fonía como en CW y sobre el suelo o sobre un tejado. Puede también ser sintonizada en el centro de la banda para ser usada tanto en fonía como en CW, En ambos casos, los anchos de banda por ROE son lo bastante anchos para poder funcionar con una ROE de 2:1 o inferior entre 10 y 40 metros. La 14AVQ/WB-s se suministra con tornillería en acero inoxidable y abrazaderas para todos los empalmes eléctricos y mecánicos.
Logintud: 5.40 mts de altura
Peso: 4 kg
Potencia máxima: 1500W pep
Tipo de antena | Base |
