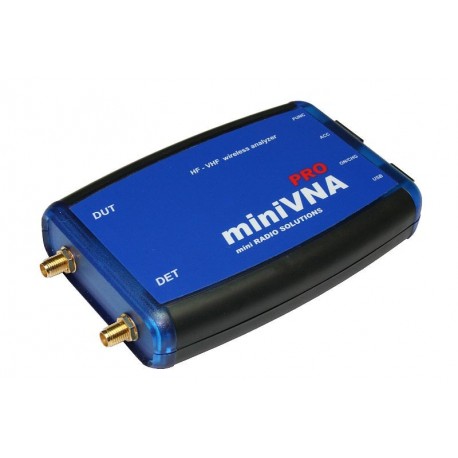

Analizador de antenas Mini VNA Pro

El Mini VNA Pro es una evolución mini-VNA. Las mejoras más destacables son una batería de Litio integrada y el Bluetooth. Ambas mejoras te permiten utilizar el mini-VNA Pro  en exteriores, directamente en la base de la antena.

Funciones adicionales y datos técnicos del Mini-VNA Pro BT

• Rango de frecuencias desde 0.1 hasta 200MHz
• Calibración usando como carga un circuito abierto y un cortocircuito para que los resultados sean precisos
• Rango de impedancias Z desde 1 hasta 1000Ω
• Dos puertos VNA para mostrar S11 y S12; resultados mostrados y almacenados
• Generador I/Q DDS con una potencia de salida de 0 dBm
• Dos salidas separadas de RF I/Q para experimentos SDR y medidas IMD con atenuador independiente desde 0 hasta 55dB, con ángulos de fase ajustable en saltos de 1° de precisión
• Adaptador Bluetooth integrado  para medidas inalámbricas remotas

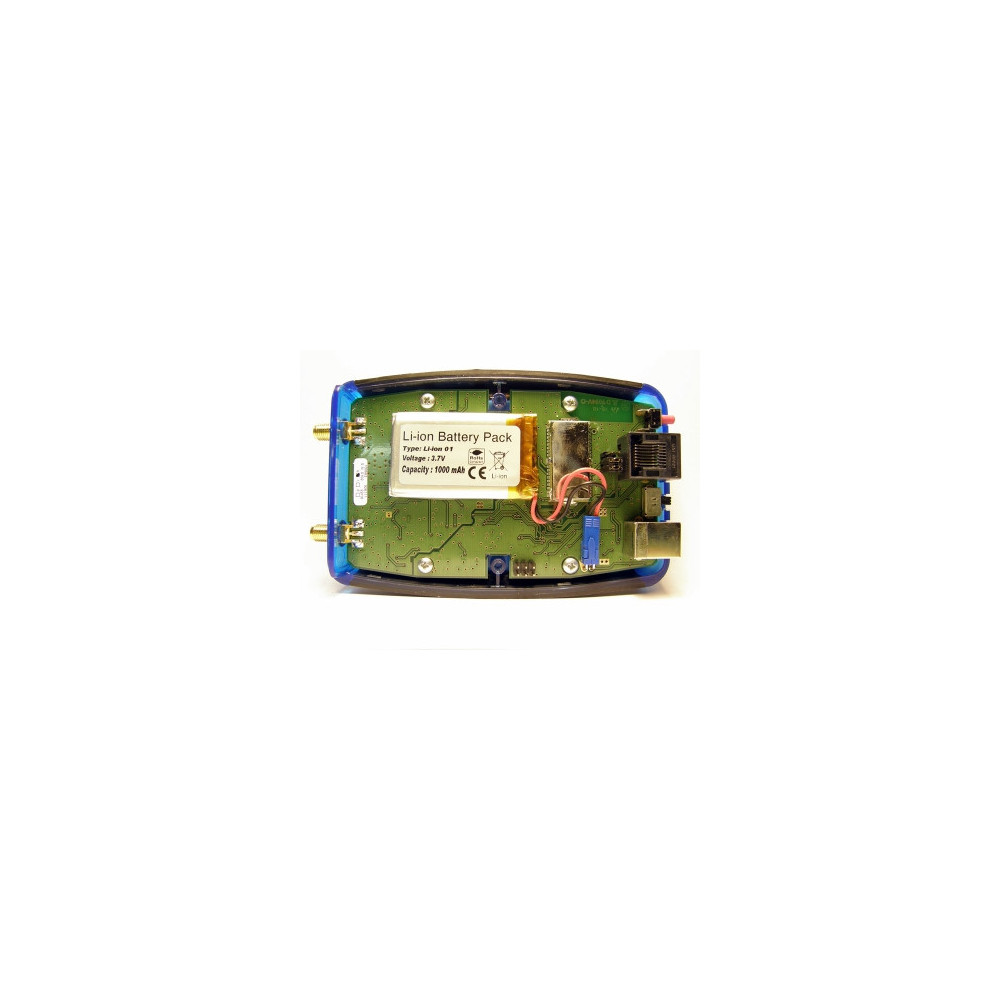

• Batería LiIon 1000mAh integrada, (4 horas de operación continuada)
• Cargador de batería integrado (hasta 400mA)
• Puerto de accesorios para futuras interfaces opcionales y ampliaciones de frecuencia
• Bajo consumo de corriente, 220mA @3.6V, (modo analizador usando el puerto USB)
• Modo de ahorro de energía
• Conectores SMA para un mejor aislamiento
• Rango dinámico extendido: hasta 90dB para transmisión, hasta 50dB para reflexión
• Cargador de arranque para futuras actualizaciones del firmware
• Interfaz  para  Windows, Linux y MAC
• Carta de Smith integrada en software
• Medidas de parámetros de cristales, longitudes de cable, etc.
• Exporta datos en varios formatos: JPG, Excel, ZPLOT, S2P, PDF
